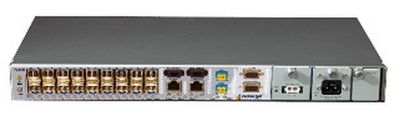

PL-1000TE
PL-1000TE - это решение CWDM / DWDM для подключение двух дата-центров или резервных сайтов. Устройство является передовым, универсальное оптическое транспортное решение DWDM и CWDM, поддерживающее до 8 транспондеров с гибким набором отраслевых стандартных протоколов. Продукт объединяет богатый и экономичный набор функций в корпусе 1U с низкое энергопотребление.
Комбинируя различные многоскоростные протоколы, устройство PL-1000TE позволяет достичь максимальную гибкость и масштабирование для оптоволоконных соединений.
Возможность использования в одном устройстве комбинаций различных каналов связи ( 10 Гбит/с и 16 Гбит/с), обеспечивает незаметный переход от канала со слоростью менее 10 Гбит/с к каналу 10 Гбит/с.
Устройство PL-1000TE позволяет без проблем проводить модернизацию и расширение требуемых каналов связи. Для этого достаточно просто добавить в свободные гнезда разъемов необходимые подключаемые оптические модули (SFPs/SFP+) или добавить оборудование.Такая конфигурация обеспечивает действительное расширение при минимально возможных затратах.
Устройство PL-1000TE подходит для решения следующих задач:
Соединение с высокой пропускной способностью и низкой задержкой для центров обработки данных.
Эффективное соединение для кампусных сетей, интернет-провайдеров и корпоративных сетей.
Возможность предоставления широкополосных управляемых услуг по «темному волокну».
Модернизация существующих сетей WDM для поддержки сервисов 10GEth и 16G FC.Городские Ethernet-сети (Metro Ethernet) высокой пропускной способности.
Решение проблемы нехватки мощностей для оптических сетей, исчерпавших свои возможности.
Установление связи по стандарту CPRI между Base Band Unit (BBU) и Remote Radio Head (RRH).
Восемь мультискоростных, многопротокольных транспондеров перестраиваемых от 100 Мбит/с до 16 Гбит/с.
Поддержка следующих типов сервисов:
Передача данных: 100/1000 Base -Т /GbE/10G Eth
Хранение данных: 1G/2G/4G/8G/16G
FCSONET/SDH: OC3/STM1, OC12/STM4, OC48/STM16, OC192/STM64 CPRI – скорости от 614 Мбит/с до 9.8 Гбит/с
Низкая задержка.
Дистанционное управление и определение топологии для оптической сети.
Подключаемые интерфейсы SFP/SFP+ , как для сервисных, так и для WDM каналов.
Поддержка любой настраиваемой длины волны в C-диапазоне на концах DWDM-линий (SFP+).
Дополнительно интегрируемые усилители EDFA, мультиплексоры/демультиплексоры и/или оптические коммутационные модули.
Защита оборудования в режиме 1+1.
Двунаправленный мониторинг для все сервисных каналов.
Поддерживается работа оборудования, как на одиночном, так и на двойном волокне.
Двойной подключаемый источник питания переменного или постоянного тока и устанавливаемый блок вентиляции.
Поддержка до 8 –ми многоскоростных и многопротокольных сервисов от 100 Мбит/с до 16 Гбит/с.
Увеличенное использование оптоволокна за счет технологии CWDM или DWDM уровня.
Соединение с низкой задержкой сигнала, идеально подходит для коммерческих приложений и синхронизированных репликаций ЦОДов.
Дополнительно интегрируемые усилители EDFA , мультиплексоры/демультиплексоры и/или оптические коммутационные модули.
Гибкая поддержка полного диапазона многоскоростных интерфейсов оптоволоконных каналов 1/2/4/8/10G и 16G.
Удаленное управление с помощью двух оптических контрольных каналов и внутриполосное управление по выходному каналу, которое основано на съемных SFP+ и XFP , что позволяет получить максимальную гибкость, а также облегчает обслуживание и эксплуатацию сетей.
Устройство PL-1000TE предназначено для поддержки соединений «точка-точка», топологий «линейная цепь с вводом/выводом (ADM)» и «кольцо» с возможностью защиты.
Технические характеристики
Системные:
| Поддерживаемая топология | Точка-точка, кольцо, Линейная ADM двойное или одиночное Волокно |
| Транспортная сеть | Metro CWDM/DWDM / Темное волокно |
| Защита | 1+1 |
Варианты исполнения:
| Транспондер | 850/1310 нм для C/dwdm оборудование, 3R, 2x4/1x8 длины волн Мультиплексоры и Демультиплексоры |
| Транспондер+ бустер AMP((Усилитель, предусилитель) | 850/1310 нм для dwdm, 3R, 2x4/1x8 длины волн Мультиплексор Демультиплексор, 1/2 EDFA (Усилитель, предусилитель) |
| Оптический свитч |
1+1 защита |
CWDM link:
| Длина волны | ITU-T G.694.2 1270-1610nm 20nm интервал |
| Оптический канал | 1310nm, 1290nm |
| Возможности системы | 120Km до 1.25Gbps, 80Km до 4.25/8/10Gbps, 40Km до16G FC |
| Оптическая выходная мощность | от 0dBm (min) до +5dBm (max) |
| Чувствительность | -28dBm APD, -18dBm PIN |
| Оптический мониторинг | Tx & Rx ? |
| Затухание | ???????<4dB |
DWDM link:
| Длина волны | ITU-T G.694.1 каналы 15-60, 100GHz интервал, опцианально Tuneble SFP+ с 50GHz |
| Оптический канал | 1490nm, 1510nm |
| Возможности системы | 400Km для 1.25Gbps, 200Km для 2.66Gbps, 80Km для 4.25/8.5/10Gbps |
| Оптическая выходная мощность | от 0dBm (min) до +4dBm (max) |
| Чувствительность | 28 dBm APD |
| Оптический мониторинг | Tx & Rx ? |
| Затухание | ???????<4dB |
